Место установки Выбор расходомера котла

December 17, 2019

Расходомер предназначен для измерения расхода газа или жидкости. Это также наиболее часто используемый расходомер в котельной системе, особенно в паровом котле. Однако при ежедневном послепродажном обслуживании наших котлов EPCB мы обнаружили, что у многих пользователей возникли большие недоразумения по поводу установки расходомера. Теперь в этой статье мы поделимся с вами некоторыми знаниями об установке расходомера и надеемся, что они будут полезны всем.

1. Расходомер нельзя устанавливать на трубы с сильной вибрацией, иначе точность измерения будет серьезно нарушена. Если он должен устанавливаться на вибрирующей трубе, то необходимо принять меры по амортизации, такие как: добавление опорных точек на трубе вверх по течению 2D для снижения вибрации; и добавление переходов намотки на предпосылке соответствия требованиям прямых отрезков трубы. (Примечание: D относится к внутреннему диаметру расходомера в данной статье).

2. Верхняя и нижняя стороны должны быть оставлены как можно дольше. Точки выравнивания давления и выравнивания температуры и давления должны располагаться 2D и 3D ниже по течению расходомера.

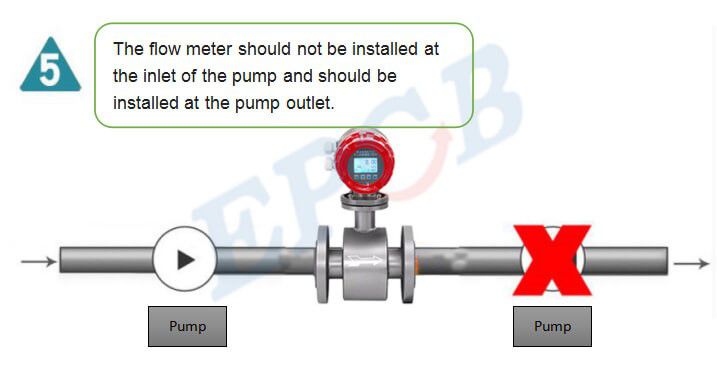

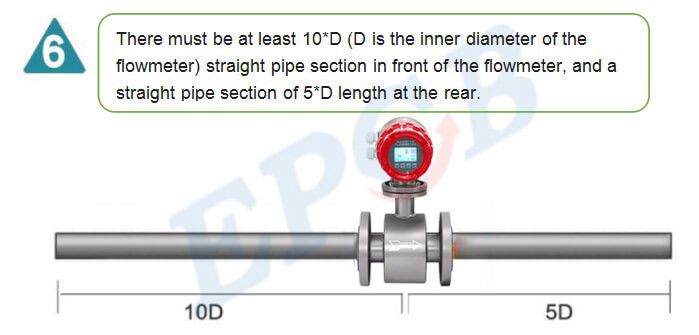

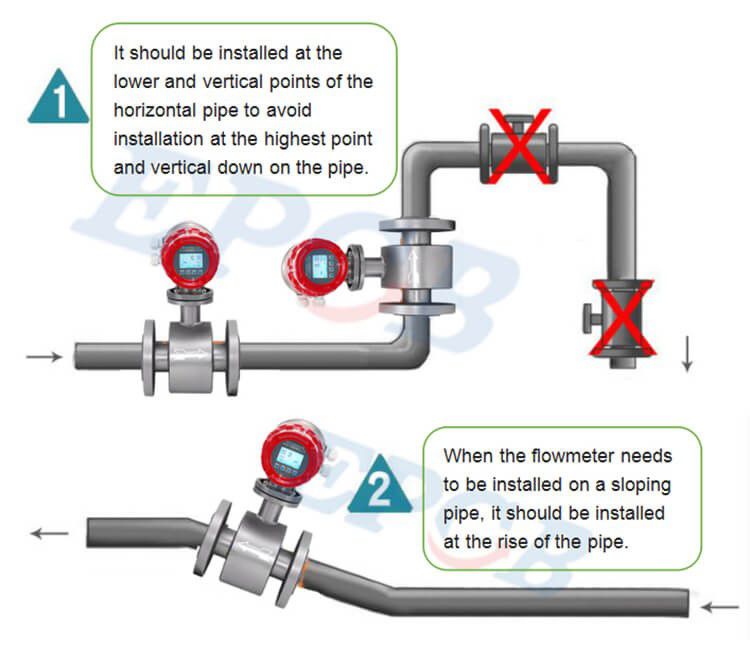

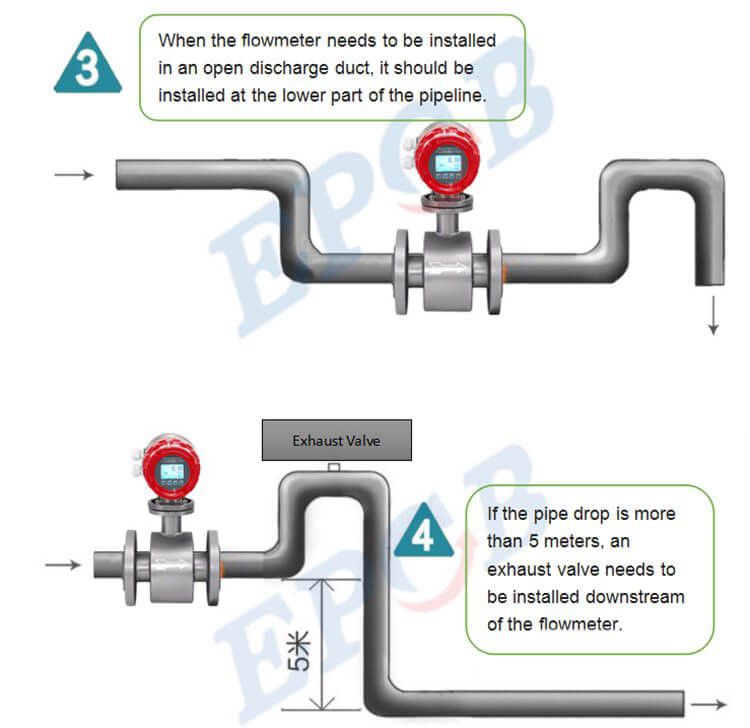

3. Метод выбора места установки см. на следующем рисунке: installation-location-selection-boiler-flowmeter

installation-location-selection-boiler-flowmeter1

installation-location-selection-boiler-flowmeter2

installation-location-selection-boiler-flowmeter3

4. Для паровых труб размером менее DN65, если труба длинная, необходимо установить сифон на передней панели расходомера или установить дренажный клапан, а также слить воду в трубу перед тем, как открыть воздух. В противном случае зонд может быть поврежден водяным молотком.

5. Внутренний диаметр трубы должен быть как можно ближе к внутреннему диаметру расходомера. Если он неравномерен, следует использовать трубу чуть больше внутреннего диаметра расходомера. Внутренний диаметр трубы, внутренний диаметр расходомера и прокладка должны быть установлены концентрически, и прокладка не должна выступать в трубу.

Выше приведен некоторый опыт нашей котельной EPCB в процессе монтажа расходомера. Монтаж расходомера связан с точным регулированием мощности пара котла. Большое значение для заказчика имеет расчет стоимости, удовлетворение спроса и реализация политики управления. Надеюсь, что смогу поделиться этой статьей с большинством пользователей котла и принести вам некоторую помощь.
