Модернизация с низким уровнем сгорания азота центрального водогрейного котла с газовой обратной связью мощностью 0,7 мВт.

March 09, 2020

Существует два аспекта, которые следует учитывать при трансформации центрального отопительного котла с обратным сжиганием газа с низким содержанием азота. Первым аспектом является конструкция котла, благодаря которой топливо более полно сгорает в котле после многократного сжигания. Второй - это горелка. Также отличаются NOx, производимые разными типами горелок.

Формы сжигания в газовом котле в основном включают диффузионное сжигание и предварительное сжигание. Диффузионное сжигание заключается в том, что топливо и воздух направляются в горелку по разным каналам, при этом топливо и воздух смешиваются и сжигаются одновременно. Диффузионное сжигание обладает преимуществами хорошей безопасности, нелегко поддается регулировке и имеет большой коэффициент регулирования, поэтому часто используемой горелкой в газовом котле является диффузионная горелка. Предварительное сжигание заключается в том, что перед сжиганием топливо и воздух хорошо равномерно смешиваются. В последние годы в горелках с металлической сеткой происходит равномерное сжигание, что имеет преимущества низкого уровня выбросов, но также имеет недостатки легкого отпуска и затыкания металлической сетки.

1.1

‍‍

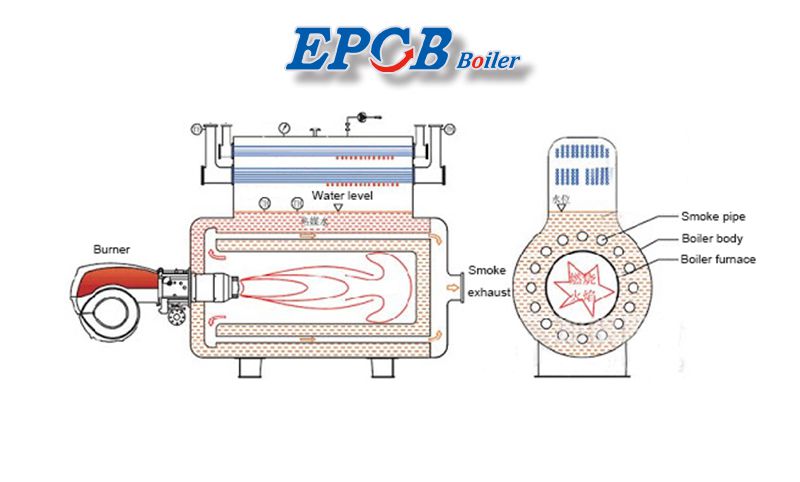

Процесс сгорания центрального котла заднего сгорания: через горелку топливо впрыскивается в топочный бак и сжигается под положительным давлением. Высокоскоростное пламя заставляет дымовые газы поступать в топочный бак, так что высокотемпературные дымовые газы возвращаются из задней части топочного бака в фронтальный топочный бокс, а затем полностью заменяются из дымовой трубы и в конце концов через дымовую трубу выбрасываются в атмосферу. Таким образом, несгоревшее топливо в дымовых газах снова сжигается в процессе возврата, что делает сгорание более полным. Одновременно осуществляется циркуляция дымовых газов в топке и повышается эффективность теплообмена. Выброс NOx полностью снижается.

2.2

Центральный отопительный котел с обратной связью обладает такими преимуществами, как меньшая потеря тепла и низкий уровень выбросов NOx. Однако, если горелка и размер котла не совпадают. Количество NOx увеличится.

В настоящее время более разумной конфигурацией котла является диффузионная горелка + технология возврата дымовых газов. В диапазоне 30% ~ 100% нагрузка котла, при условии полного сгорания топлива, может быть реализована низкая эмиссия азота NOx ≤ 30мг / M 3 (нормативное состояние, 3,5% содержание кислорода).

1. Горелка должна сделать пламя котла тонким и жестким в соответствии с размером топки центрального флашбекового котла, и полностью соответствовать топке котла.

2. 2. принять многоступенчатую систему распределения воздуха и многоступенчатую систему подачи топлива, чтобы избежать наложения пламени и уменьшить образование тепловых NOx.

3. Внедрить технологию ступенчатого струйного сжигания.

4. Горелка должна быть сконструирована таким образом, чтобы газ и воздух полностью смешивались во избежание образования местной высокотемпературной краски.

Система рециркуляции дымовых газов. После того, как дымовые газы извлечены из хвоста котла, они смешиваются с воздухом и снова направляются в котел для сжигания. Образование NOx может быть значительно уменьшено.

Эффект после трансформации

Выброс CO в 0,7 мВт Газовый центральный котел сгорания составляет 0 при 30% ~ 100% различной нагрузке, а выброс NOx ниже 30 мг/м3 (нормативное состояние). Эффективность денитрации достигает 72,73%.

EPCB только произвести котел подходящий для вас, пусть вы и ваше предприятие более конкурентоспособным!
